Placera rätt vy med den placering den ska ha i förhållande till huvudvyn, vy framifrån
Vy från höger
Vy från underifrån
Vy från vänster

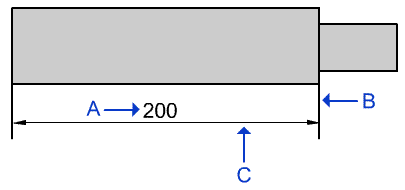

Placera texten på rätt plats i figuren
En av måttgränslinjerna
Måttsiffran i figuren
Måttlinjen i figuren
En detalj ska tillverkas med följande mått, vilket intervall är då godkänt?
Symboler
Varför kan du inte göra en ritning med regler som du själv beslutar?
- Det har beslutats inom EU att följa vissa gemensamma regler
- Det blir oklart för andra vad som gäller, vad du menar
- Det finns lagar som bestämmer hur man får göra och vad som inte får förekomma
Vyer
Drag de olika vyerna till dess rätta plats. Utgå ifrån figuren i perspektivvyn.
Vilken linjetyp används till centrumlinjer?
- Tunn heldragen linje
- Tunn streckad linje
- Tunn streckprickad linje
Koppla ihop rätt linjetyp med rätt användning
Tjock heldragen linje
Tjock streckad linje
Streckprickad linje
Para ihop typ med beskrivning
Det mätetal som måttet motsvarar
Visar mellan vilka måttgränslinjer måttet gäller
Den distans som måttet motsvarar
Med vilken linjetyp ritas en synlig konturlinje?
- Streckprickad, fin linje
- Heldragen fin linje
- Heldragen grov linje
Vad är måttsättning?
- Konstruktören sätter ut de mått som korrekt och komplett beskriver detaljen
- Vid tillverkningen beslutar man om vilka mått som ska gälla och då markeras dessa påritningen
- Måtten ändras på ritningen vid t.ex. kopiering, det kallar vi att de "sätter sig"
Para ihop vy och beskrivning
Den vy som placeras till höger om vy framifrån
Den vy som placeras till vänster om vy framifrån
Den vy som innehåller mest information
Vad eller vem är det som avgör vilka vyer som ska ritas?
- Geometrin
- Konstruktören
- Ritningsstandarden
